estudio de propiedades físico-técnicas

investigaciones realizadas

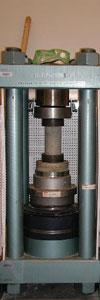

En el año 1.990 en el centro de investigación más prestigioso La Unión Científica – Industrial de los Materiales de Construcción y Aglomerantes URSS ( VNIISTROM de nombre del P.P. Búdnikov ) han sido investigadas detalladamente las propiedades físico-técnicas de los ladrillos “hiperprensados” (más correctamente «triboprensados»), fabricados con la mezcla a comprimir de la siguiente composición:

• finos caliza conchífera – 84%
  (la resistencia mecánica natural 30 kg/cm2);
• cemento Portland gris – 7%
  (la marca del cemento 300 (30));
• agua potable – 8%;

A continuación se citan los resultados obtenidos de las propiedades físico-técnicas de los ladrillos macizos ? y de la mampostería hecha con ellos :

• resistencia (acorde con las Normas GOST 379-79):
  “Según la resistencia mecánica y a flexión, ladrillos corresponden a la Marca 250”;
• densidad (del ladrillo seco):
  «2,19 g/cm3 – más alto que la del ladrillo de sílice en 0,19 g/cm3”;
• la capacidad de absorción de agua (acorde con las Normas GOST 7025-78 ):
  «Higroscopía: 4,7 – 4,8%, menor que la de los ladrillos cerámicos y de sílice”
• conductibilidad térmica (acorde con las Normas GOST 7076-87 ):
  “Termo conductibilidad: 1,08 – 1,09 WT/m·grado K, mayor que la de los ladrillos cerámicos y cercana a la de los de sílice”;li>
• estructura (análisis microscópico y por rayos X de fases):
  “Ladrillos porosos, los poros son aislados; tamaño de los poros grandes: 0,2 – 0,3 mm, pequeños: 0,03 – 0,07 mm; la fase principal es la calcita; el tamaño promedio de la masa principal de los granos es: 0,1 – 0,3 mm».

Se valoraba la longevidad del ladrillo macizo . Se han obtenido los siguientes resultados:

• heladicidad (acorde con las Normas GOST ???? 7025-78 – materiales de muros de revestimiento) :
  “Se ha establecido, que el ladrillo de caliza ha resistido sin perdida de masa 150 ciclos alternos de congelación y descongelación. Según estos datos, la heladicidad de este ladrillo tiene la Marca 150 de Ciclos de Hielo. La resistencia a la heladicidad de los ladrillos triboprensados (hiperprensados) es muchas veces mayor que la de los ladrillos cerámicos y de sílice, que testifica una gran durabilidad del nuevo material de construcción para fachadas”.
• resistencia a la humectación y secado alternos (pruebas complejas en la cámara climática FEUTRON – humectación, congelación, descongelación y secado – 50 ciclos):
  “Se ha establecido, que la perdida de masa del ladrillo de caliza no ha superado un 1%, la absorción de agua prácticamente no ha cambiado, la disminución de la resistencia mecánica a la compresión no supero un 12%, en comparación con los datos iniciales. Ladrillos triboprensados (hiperprensados) tienen una resistencia alta a la humectación, congelación, descongelación y secado alternos, que testifica su gran durabilidad”.
• resistencia a la intemperie (después de los 50 ciclos de las incidencias complejas en la cámara FEUTRON ha sido realizada la carbonización de los ladrillos en el medio del gas carbónico con una concentración de un 100%, a lo largo de 3 días – 72 horas)”:
  “Se ha establecido, que ?el ladrillo triboprensados (hiperprensados) tiene una alta resistencia a la actuación compleja de los medios agresivos, que permite una vez más confirmar su alta durabilidad”.

Se investigaron las propiedades de la mampostería del ladrillo macizo con el mortero de arena y cemento de tres marcas, incluyendo: resistencia mecánica, deformabilidad, y modulo de deformación. Conclusiones principales:

• « “El ladrillo triboprensado (hiperprensado) puede emplearse para la mampostería de los muros de carga para la estructura de las construcciones con un régimen de explotación seco, normal y húmedo,, entre ello, para los muros exteriores y paredes interiores de vivienda, de los sótanos y zócalos”.
• “La resistencia a la compresión de la mampostería del ladrillo triboprensado (hiperprensado) corresponde a las exigencias de las SNyP 11-22-81, para ladrillos cocidos y de sílice”.

Arriba han sido presentados los extractos del INFORME “INVESTIGACIÓN DE LAS PROPIEDADES FÍSICO-TÉCNICAS Y CONSTRUCTIVAS DEL LADRILLO DE LA COMPAÑÍA “TTIBOHIPERPRESS” Y RECOMENDACIONES EN SU EMPLEO”,

Firmado con la fecha 29 de noviembre del 1.990, en el nombre del VNIISTROM , Director General Señor GUDKÓV P.V., Director del Tema, Vice Director General, Doctor Ingeniero Industrial Señor AJUNDÍNOV A. A., Ejecutor Responsable, Investigador Científico en Jefe, Doctor Señor JVOSTINKÓV S.I. .

Basándose en los resultados de las investigaciones citadas, por la primera vez en la URSS, han sido concedidas Las Condiciones Técnicas sobre el “LADRILLO DE CONSTRUCCIÓN HIPERPRENSADO” TU 21-0284757-3-90, que han sido registrados en MCSM GOSSTANDART de la URSS bajo el numero 005/023505, 07.12. del 1.990 (ver « Normas GOST »).

calidad de la mampostería tradicional con ladrillo triboprensado

Investigaciones comparativas de la resistencia de adherencia del ladrillo cerámico y triboprensado (hiperprensado) al mortero lechada de cemento, realizadas acorde con las Normas GOST 24992-81 Construcciones de piedra. Los métodos empleados de determinación de la resistencia de adherencia en la mampostería de piedra , han demostrado una adherencia elevada de los ladrillos triboprensados (hiperprensados) en comparación con los cerámicos (ver Construcción en regiones sísmicos, SNyP-7-81 , apartado 12.1).

mortero y ladrillos cerámicos		mortero y ladrillos triboprensados
Según datos conocidos, el mortero más apropiado para los ladrillos cerámicos es el mortero de cal. El descubrimiento del cemento y su amplia aplicación y empleo en la construcción, especialmente en calidad de la “piedra líquida” – hormigón, han llevado a la sustitución total del mortero de cal por el mortero de cemento. La resistencia de la adherencia (adhesión) del mortero de cemento al ladrillo cerámico está en unos 1,45 kg/cm2, suficiente para la mampostería de la II-a categoría (adherencia normal con el mortero es de 1,20 hasta 1,80 kg/cm2). La variedad de los morteros de cemento actuales es amplia, no obstante, su base principal forman la arena, el propio cemento y el agua.		Ladrillo triboprensado (hiperprensado) representa en sí un “hormigón pobre” de compresión profunda, en el cual la “deficiencia” del aglomerante (cemento), en comparación con la piedra de hormigón, se sustituye por la “soldadura en frío” de los elementos de la carga (materia prima) bajo presiones altas. Las cargas (materias primas) tradicionales del ladrillo triboprensado (hiperprensado) son calizas. El parentesco químico de los elementos del mortero de cemento con caliza es mayor que con la cerámica. Ladrillos triboprensados (hiperprensados) tienen en su contenido y el propio cemento, que aumenta aun más la adhesión de los morteros a base de cemento. La adhesión elevada de los morteros de cemento a los ladrillos triboprensados (hiperprensados) se encuentra en unos 2,53 kg/cm2, más que suficiente para la mampostería de la I-a categoría (adherencia normal mayor de 1,80 kg/cm 2).

Resistencia de adherencia con el mortero SNyP P-7-81

En la Federación Rusa, en ROSTOVAGROPROMSTROY , en el año 1.996, han sido llevadas a cabo unas investigaciones comparativas de la resistencia de adherencia de los ladrillos cerámicos y triboprensados (hiperprensados) con el mortero a base de cemento, acorde con las Normas GOST 24992-81 Construcciones de piedra. Métodos de determinación de resistencia de adherencia en la mampostería de piedra - con la edad de 14 y 28 días. Se empleaba el mortero con la resistencia de los 100 kg/cm²

Resistencia de adherencia de ladrillos cerámicos y triboprensados con el mortero

De este modo, la resistencia de adherencia de ladrillos lisos triboprensados (hiperprensados) con el mortero de cemento es mayor que la de los cerámicos en un 75%. La resistencia de adherencia de ladrillos triboprensados (hiperprensados) entallados con el mortero de cemento es mayor que la de los cerámicos en un 98%. Conclusiones del ROSTOVAGROPROMSTROY :

• “Según los datos de resistencia de adhesión con el mortero - 2,5 kg/cm² (con la edad de 14 días), ladrillo triboprensado (hiperprensado) de la caliza conchífera puede emplearse para la construcción de cual quiera edificación en las zonas sísmicas, entre ello, para el levantamiento de los muros con la mampostería de la I-a categoría.
• Empleo de los ladrillos triboprensados (hiperprensados) con la superficie entallada aumenta la solidez de la adherencia hasta 2,9 kg/cm² (con la edad de 14 días), que en un 60% supera las exigencias de los SNyP P-7-81 Construcción en las regiones sísmicas (ver « Normas GOST »).

solidez de la mampostería de ladrillos lisos triboprensados

La solidez de la mampostería con el ladrillo triboprensado (hiperprensado) con el mortero de cemento es mayor que la de los ladrillos cerámicos con el mismo mortero en un 60%.

mampostería		llaga vertical		llaga horizontal

llaga vertical de mampostería		llaga horizontal de mampostería
la superficie de adhesión del contacto: 481 ??2/ladrillo La solidez de las llagas verticales de la mampostería de ladrillos lisos triboprensados (hiperprensados) de la geometría tradicional, es en 1,6 veces mayor que la de ladrillos cerámicos de la misma geometría y con el mismo mortero.		la superficie de adhesión del contacto: 300 ??2/ladrillo La solidez de las llagas horizontales de la mampostería de ladrillos lisos triboprensados (hiperprensados) de la geometría tradicional, es en 1,6 veces mayor que la de ladrillos cerámicos de la misma geometría y con el mismo mortero.

Teniendo en cuenta que los propios ladrillos triboprensados (hiperprensados) por sí mismos son más resistentes en 1,5-1,7 veces, la solidez de la mampostería de los mismos es mayor que la de los ladrillos cerámicos en un 50-60%. (ver « Normas GOST »).

solidez de la mampostería de ladrillos antisísmicos triboprensados

Las llagas de la mampostería de ladrillos antisísmicos tienen un relieve especial y una superficie de adhesión mayor que la de los lisos.

mampostería		llaga vertical		llaga horizontal

llaga vertical de mampostería		llaga horizontal de mampostería
la superficie de adhesión del contacto es mayor que la del liso en un 24% Tiene una forma de “cuñas” (formadas por el mortero de la llaga) en todas las caras verticales del ladrillo, que crean una resistencia adicional a la de adhesión, igual al esfuerzo de aplastamiento y corte de las cuñas del mortero en cada capa de ladrillos en la mampostería antisísmica.		la superficie de adhesión del contacto es mayor que la del liso en un 15% Los encastres del sistema machihembrado crea una resistencia adicional a la de adhesión, igual al esfuerzo de aplastamiento y corte del mortero de la llaga, más el de corte de los encastres del sistema machihembrado por toda la superficie horizontal de cada capa en la mampostería antisísmica.

Teniendo en cuenta que ladrillos antisísmicos por sí mismos son más resistentes en 2,5-3 veces que cocidos, la solidez de su mampostería se llega a los mismos valores de resistencia, siempre y cuando la resistencia del mortero empleado corresponde a la solicez del ladrillo antisísmico. (ver «Normas GOST»).

estudio de propiedades físico-técnicas
